Steckbrief Rudolfstein
... der H0/H0e-Anlage Rudolfstein
Einleitung: transportable Modul-Heimanlage in Spur H0 (1:87), hochwertige Bauweise, komplette Ausstattung
Status: Verkauft
Erbaut: 1999 bis 2007
Thema: eingleisige Nebenbahn (H0) mit abzweigender Schmalspurbahn (H0e)
Zeitraum: 1950/60er Jahre in Mitteldeutschland.

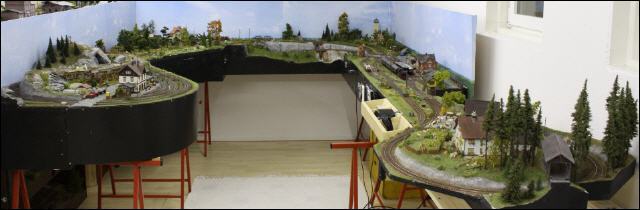

Konstruktion: Die Segmentkästen wurden aus 10mm Sperrholzplatten gebaut. Die Abmessungen der Gesamtanlage beträgt 2,50 x 4,00 mm und stellt ein ungleichförmiges U dar. Sie ist in 6 einzelne Segmente teilbar und kann auf Böcken oder auf einem Regal (z.B. IKEA Ivar) aufgebaut werden. Jedes Segment ist so gebaut, das es in der Ladefläche eines Kombis transportiert werden kann. Die einzelnen Segmente werden mit formschlüssigen Elektro-Steckverbindern sowie Flügelschrauben montiert.
Referenzen: Die Anlage wurde im Eisenbahn Kurier 11 und 12/2008 veröffentlicht. Die Anlage wurde schon zweimal auf den Kaltenberger Modellbahntagen dem Fachpublikum vorgestellt. Weitere Infos und Fotos zur Anlage unter finden Sie hier.
Steuerung und Fahrbetrieb: DCC-Format komplett mit Lenz Digital Plus. Der Fahrbetrieb und die Magnetartikelschaltung können entweder manuell per Handregler LH 100 oder vollautomatisch über PC betrieben werden. Bisher wurde zum vollautomatischen Fahrbetrieb die Steuerungssoftware TrainController von Freiwald Software genutzt. Diese ist allerdings aus lizenzrechtlichen Gründen im Lieferumfang nicht enthalten. Die erforderliche Datei für den PC Betrieb kann jedoch übergeben werden (mind. TC Version 5.8 erforderlich).
Gleismaterial:
- HO: RocoLine 2,1 mm Profilhöhe, H0e: Roco, Tillig und Technomodell, Gleisgesamtlänge: 32,5 m.
- Regelspur: 10 Weichen, davon 2x Dreiweg- und eine Doppelkreuzungsweiche RocoLine, 1x Bausatzweiche v. Hobbyecke Schumacher, 1 Y-Weiche von Tillig
- Schmalspur: 7 x 12°-H0e-Weichen von Bemo, 1 x 15°-Weiche-von Roco, 1 x 24°-Weiche von Roco (Grubenbahn), H0/H0e Dreischienengleis mit Gleiseinfädelung und Spurwechsel von Tillig
Die meisten Weichen verfügen über motorische Antriebe. Zum Einsatz kommen Servoantriebe vom MBTronik, Motorantriebe (Bemo) und Unterflur-Magnetantriebe (Roco). Alle Weichen können digital angesteuert werden!
Elektrik:
- 1 x Handregler Lenz LH 100, Anschluss über vorhandene Xpress-Net Buchsen in der Anlage. Die erforderliche Lenz-Zentrale LZV 100 ab Version 3.5 ist nicht enthalten.
- 1 x Interface LI 100 (COM-Anschluss)
- 7 x Viessmann Flügelsignale mit Unterflurantrieb, 2x Viessmann Lichtsignale (W). Alle Signale können digital angesteuert werden.
- 1 x H0/H0e Drehscheibe mit motorischen Antrieb von Hapo und vorgeschalteten DCC-Decoder zum Fahren über den Handregler
- 1 x H0e Segment-Drehscheibe von Hapo mit motorischem Antrieb und vorgeschalteten DCC-Decoder zum Fahren über Handregler
Die Verkabelung wurde 2006 aufgrund der Digitalisierung komplett neu erstellt. Sie ist nach den Empfehlungen und unter Anleitung erfahrener Digitalbahner durchgeführt worden. Die Ringleitung wurde mit einem Querschnitt von 1,5 qmm verlegt. Der Rückmeldebus (RS) ist separat zu den stromführenden Leitungen verlegt worden.
- 2 Trafos: 1 x Märklin 52 VA für Fahrstrom (J und K) sowie 1 x Lichtstrom Roco 40 VA (U und V), Einspeisung für Schaltdecoder und Belegtmelder
- 5 x Lenz Schaltdecoder LS100/LS150 für das Schalten von Weichen und Signalen
- 1 x Littfinski Schaltdecoder S-DEC 4 für das Schalten von Licht und der Brunnenpumpe
- 5 x Littfinski Belegtmeldemodule RS-8 für Gleisbelegtmeldung an die Lenz Digital-Zentrale über den Lenz RS-Bus
- 4 x Kehrschleifenmodule: 2 x Lenz LK100, 2 x Rautenhaus SLX 805
- 1 x eingebautes Ampere-Meter zur Kontrolle des Fahrstromes
- Programmiergleis für beide Spurweiten in einer eingebauten Schublade vorhanden
Die Dokumentation der eingebauten Komponenten, der Verkabelung, die Decoder-Liste und ein Gleisplan im Wintrack-Format (V 8.0) kann auf Wunsch übergeben werden.
Zubehör:
- ca. 150 Figuren und Tiere von Preisser und Noch
- ca. 15 Traktorenmodelle unterschiedlicher Typen sowie unterschiedlicher Hersteller
- ca. 10 Kfz Modelle, teilweise mit Fahrzeugbeleuchtung
- 3 Bahnhofsgebäude, 1 Lokschuppen, 1 Bauernhof m. Nebengebäude, 1x Ausflugsgasthof mit Biergarten, 1 Güterschuppen, 2 x Stellwerke, 1 Wohnhaus u.a. (Hersteller großteils Kibri und Auhagen) Fast alle Gebäude besitzen eine Innenbeleuchtung.
- 1 Brunnen mit Echtwasserbetrieb und schaltbarer Pumpe
- Bahnhofsleuchten, schaltbar
- Hintergrundkulisse, teil- und steckbar, auf 4mm Holzplatten aufgebracht (Hersteller: Auhagen, Motiv Döllnitztal)
- ca. 50 -70 hochwertige Bäume
