Lindwurm H0e mit Licht & Sound
Erweiterung des VT 137.600 (Lindwurm) in H0e mit Licht und Sound

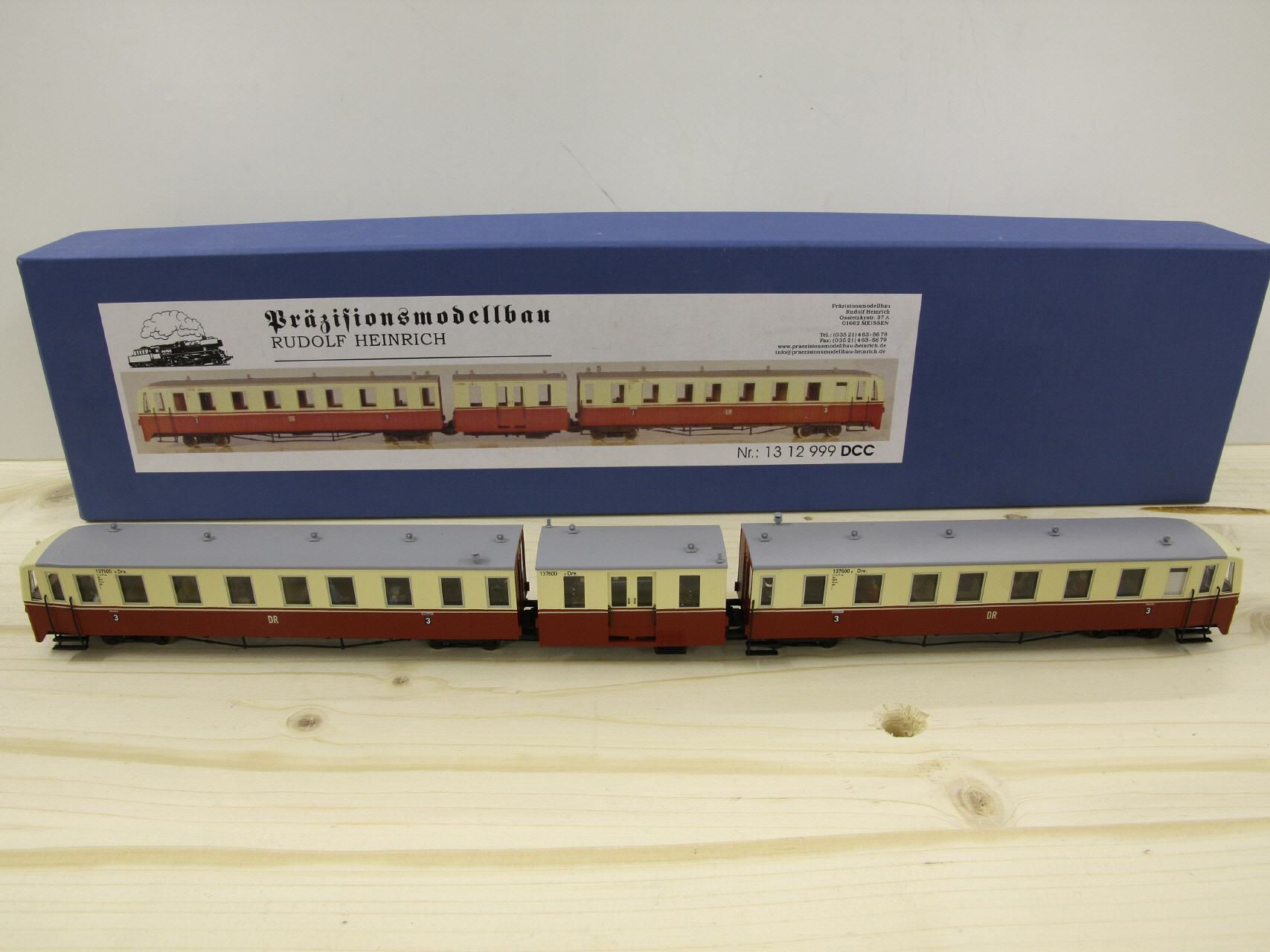

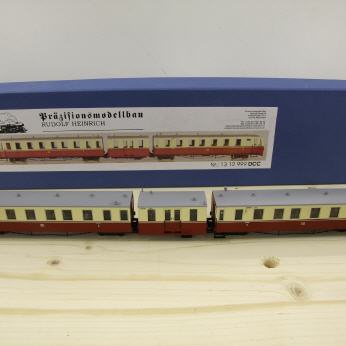

Hier wird der Umbau des VT 137.600 (Lindwurm) Art Nr: 13.12.999 von Präzisionsmodellbau Rudolf Heinrich mit Licht und Sound kurz vorgestellt.

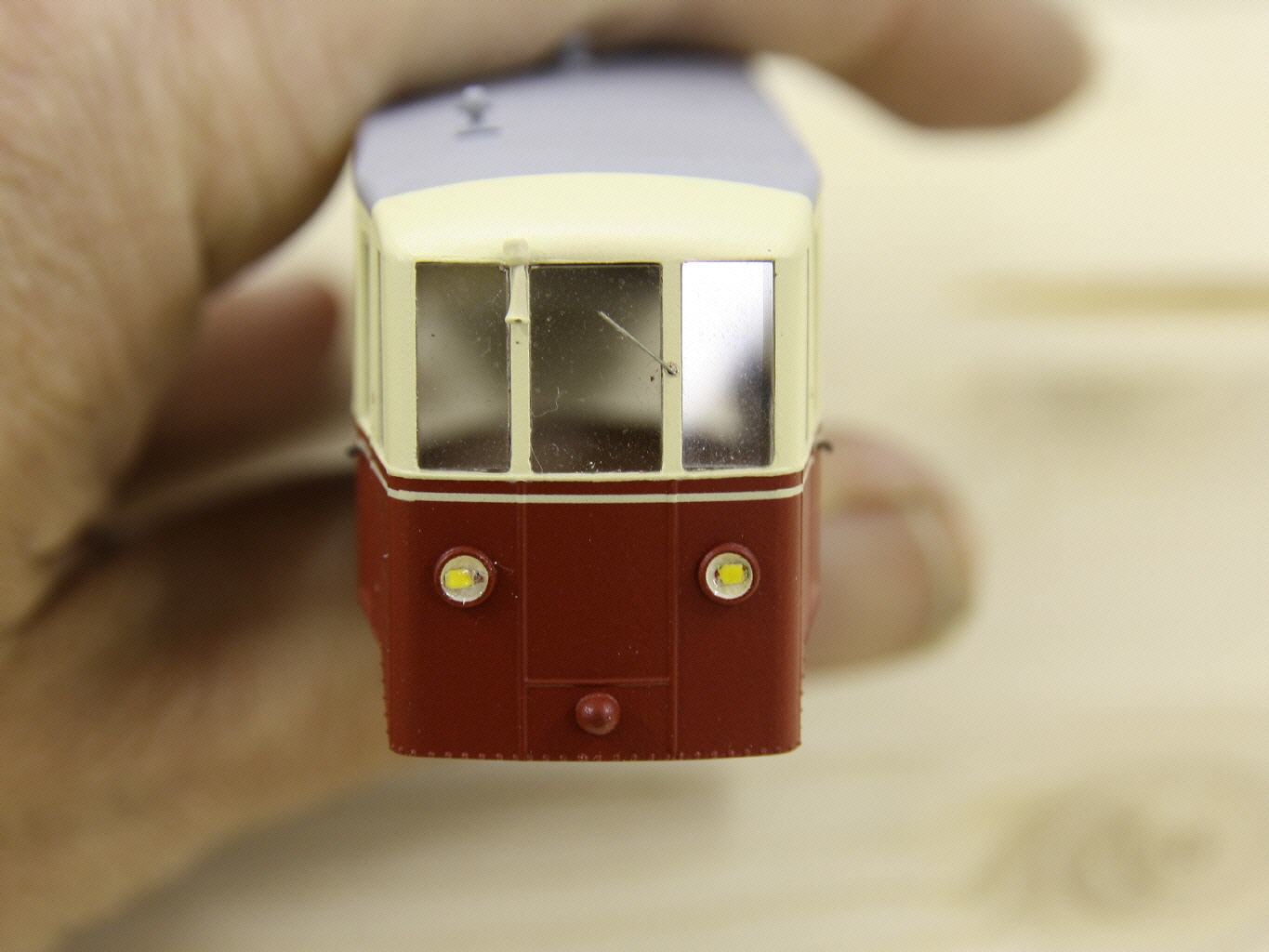

Da der werkseitige Triebwagen leider keine Innen- und Fahrwegbeleuchtung aufweist, war der Wunsch vorhanden, beides nachträglich einzubauen. Sogleich sollte auch ein Sounddecoder verwendet werden, um das Modell auch akustisch weiter aufzuwerten. Hierzu bot sich der ESU Loksound Micro V4.0 Decoder mit dem Loksoundprojekt "VT 69" an.

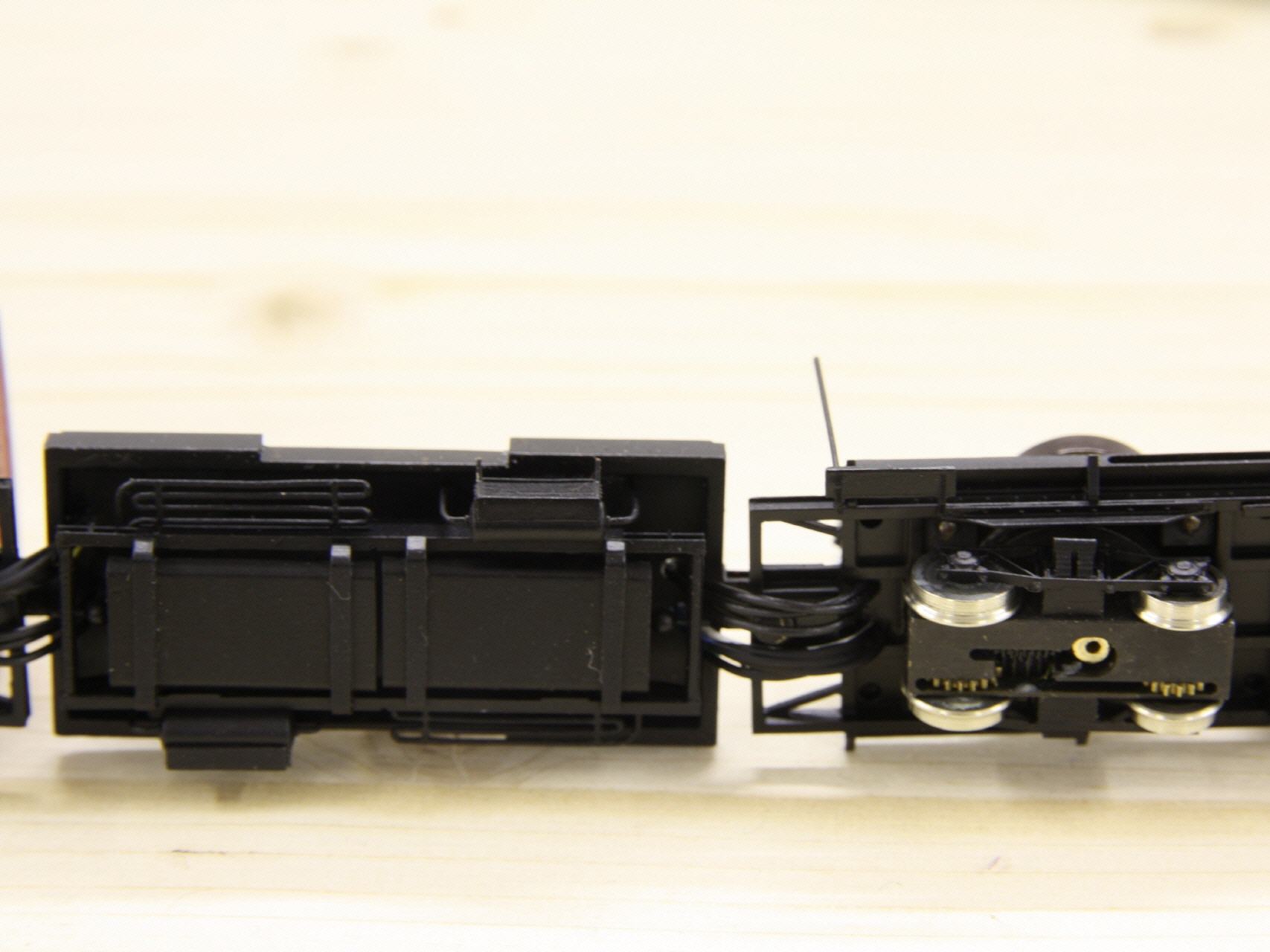

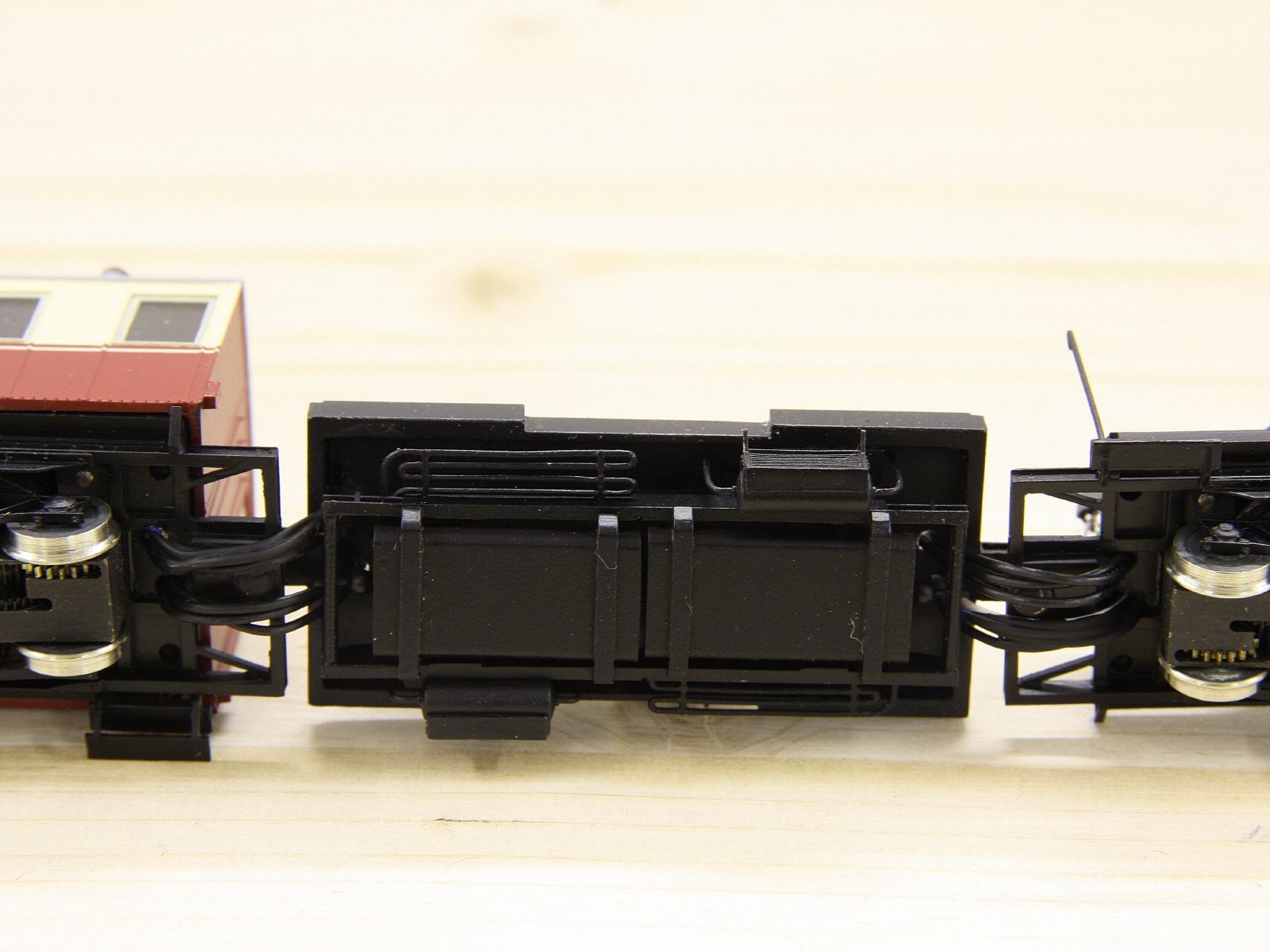

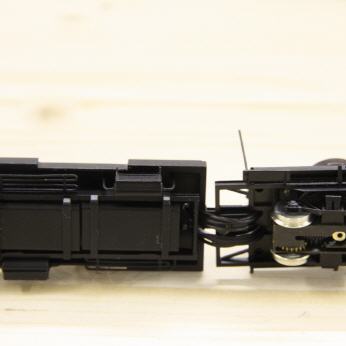

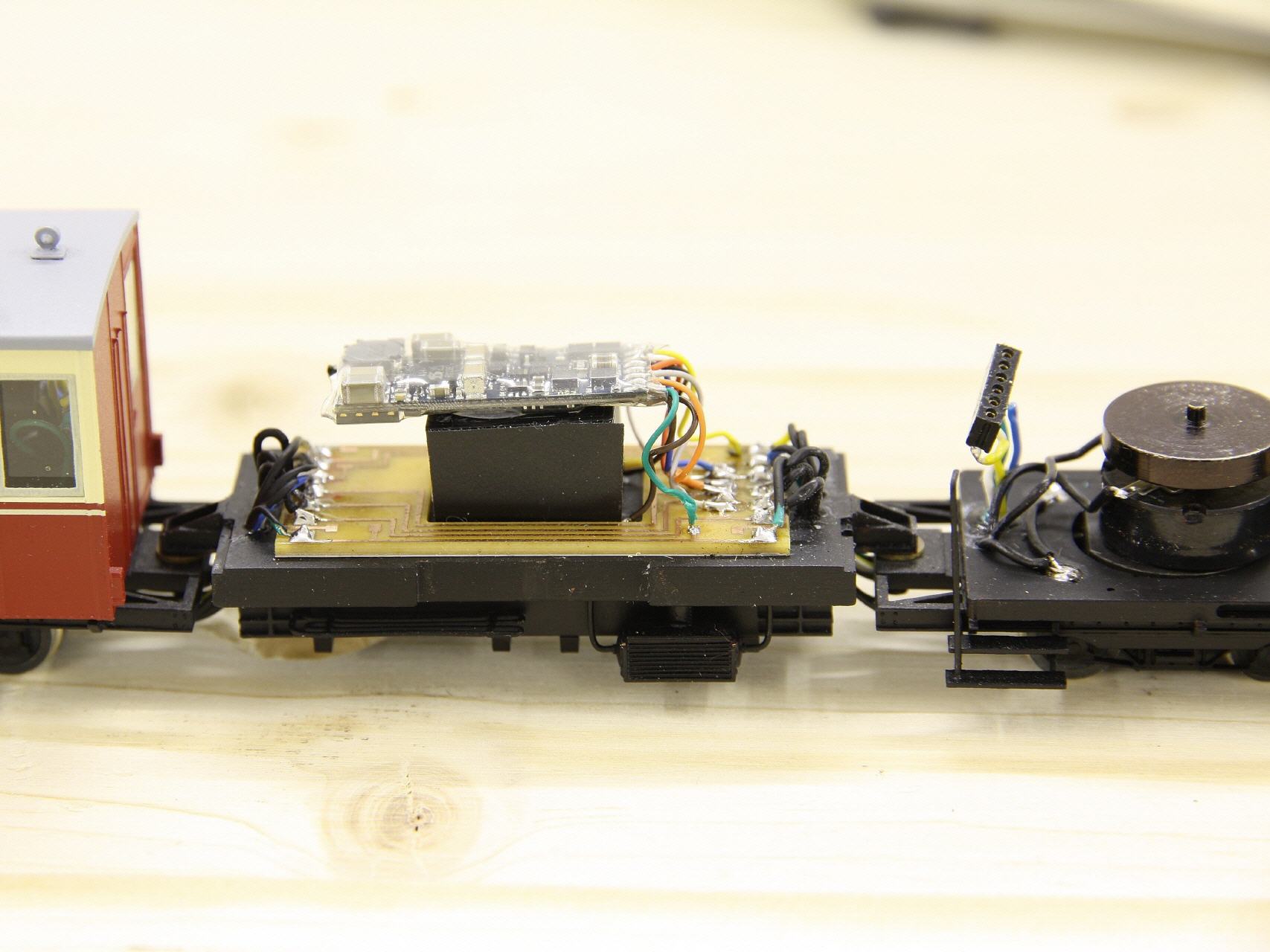

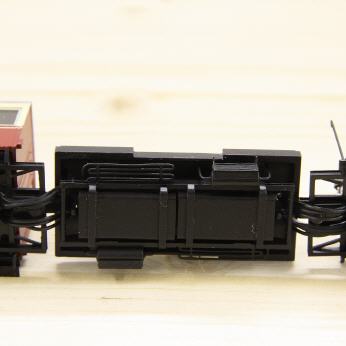

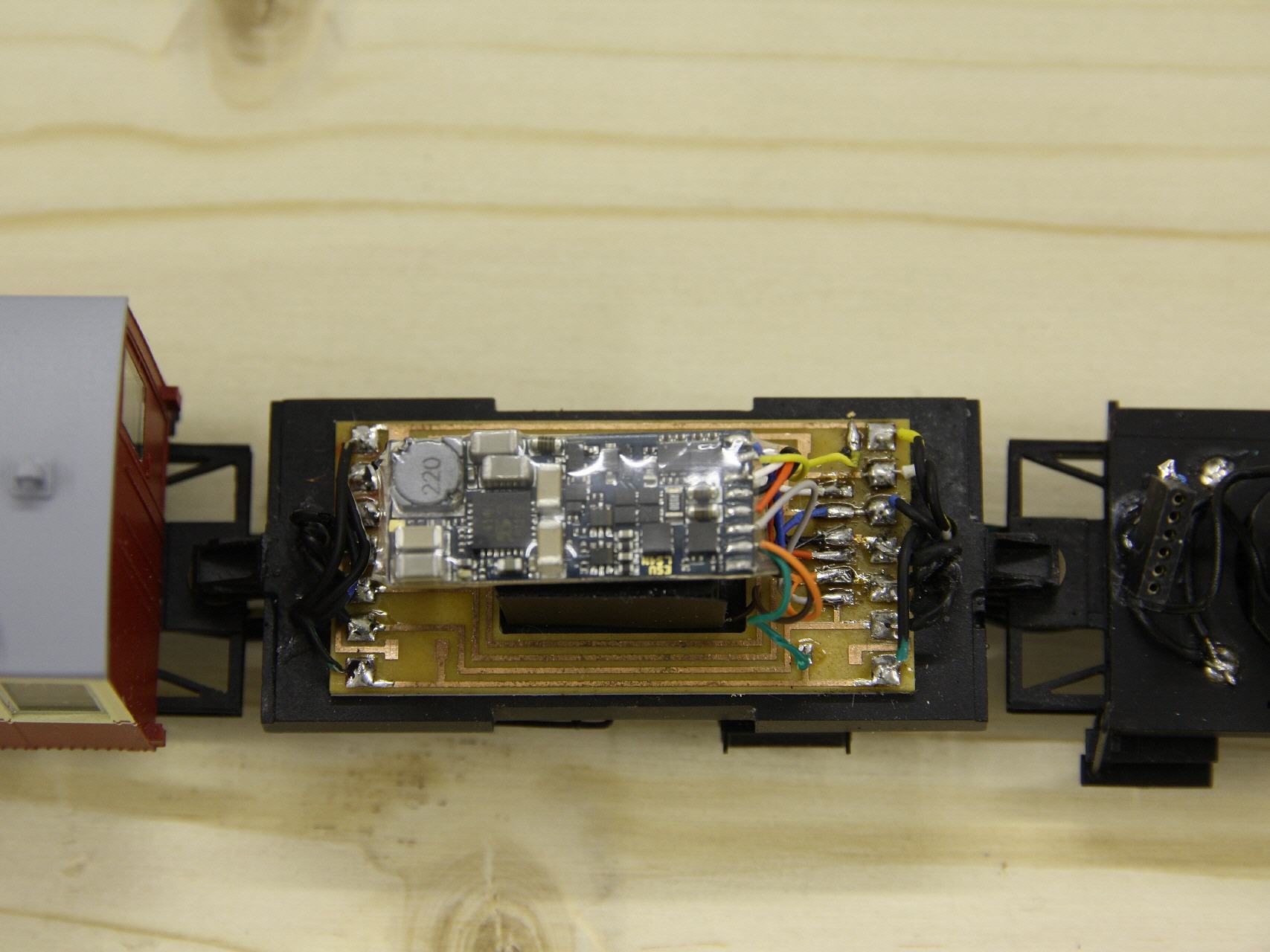

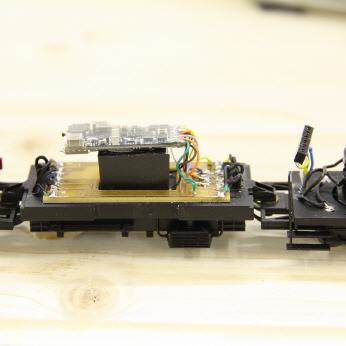

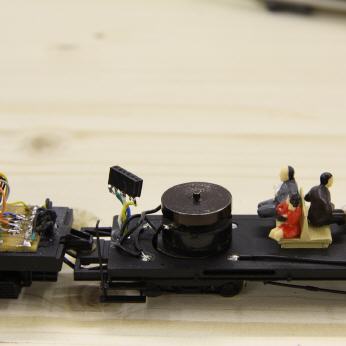

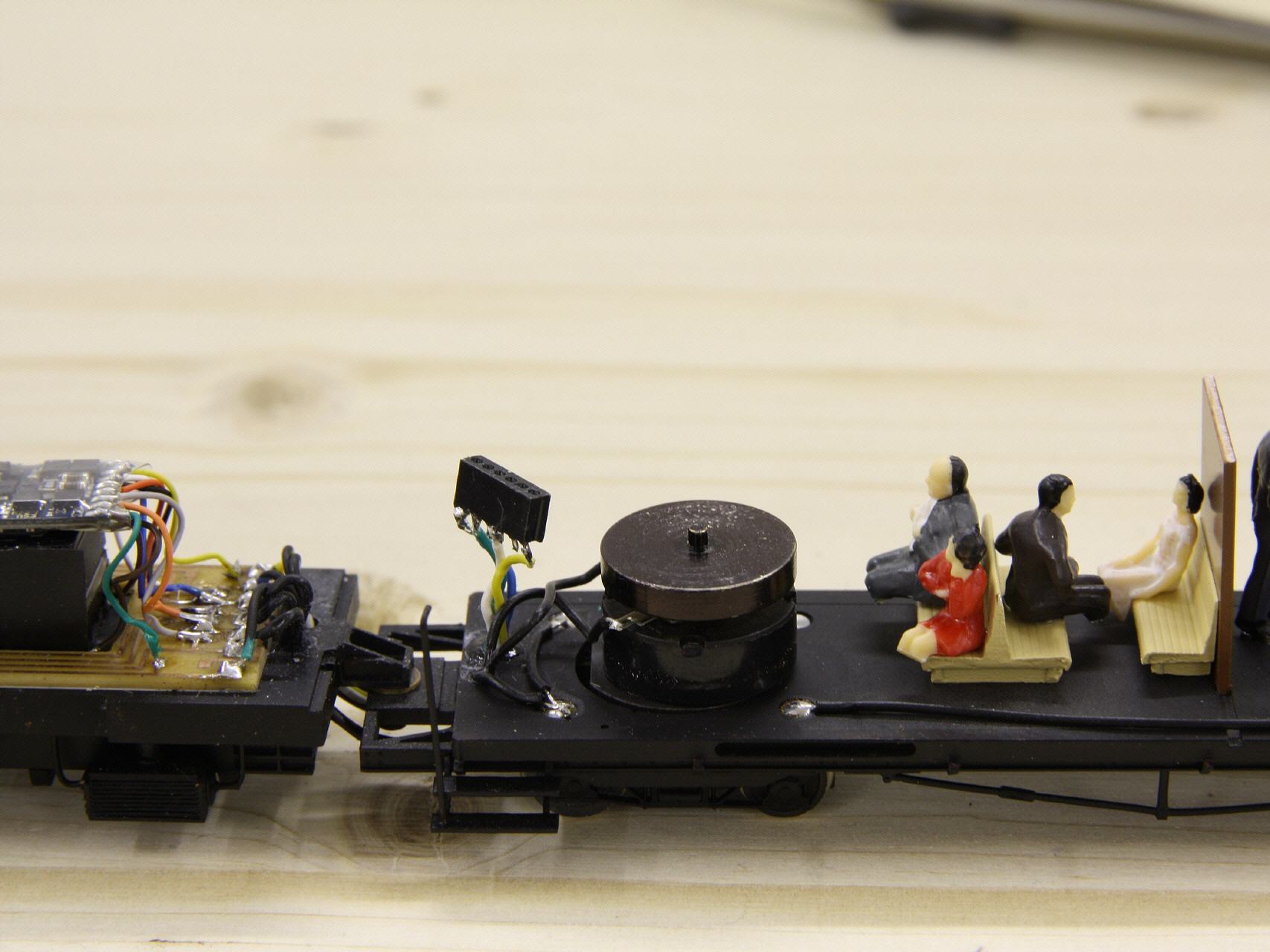

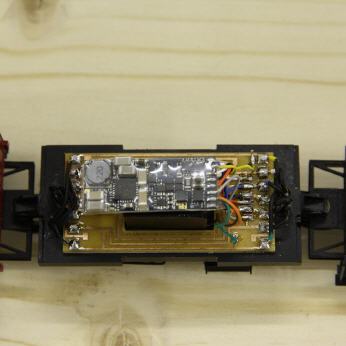

Der Einbau des Decoders ist ohne großen Zeitaufwand möglich. Das Platzangebot im Mittelabteil ist üppig, so das auf der werkseitigen Platine der gekapselte Lautsprecher (Zimo 10mm x 15mm) und der Decoder Huckepack auf dem Lautsprecher Platz finden. Dank der vorhandenen Lötanschluße auf der Platine, ist die Inbetriebnahme bzw. die Verkabelung rasch vorgenommen. Den werkseitigen NEM 651-Stecker habe ich zugunsten des Platzes entfernt. Die Platine sieht bereits alle Lötanschlüße vor, um die physikalischen Ausgänge des Decoders (F0 Vorne, F0 Hinten und AUX1 Ausgang für Innenraumbeleuchtung) beidseitig mit Kabelverbindungen in die Personenabteile zu führen. Die Ansteuerung der beiden Glockenankermotoren stellt für den Decoder kein Problem dar, so das die ersten Fahrversuche sofort positiv verliefen.

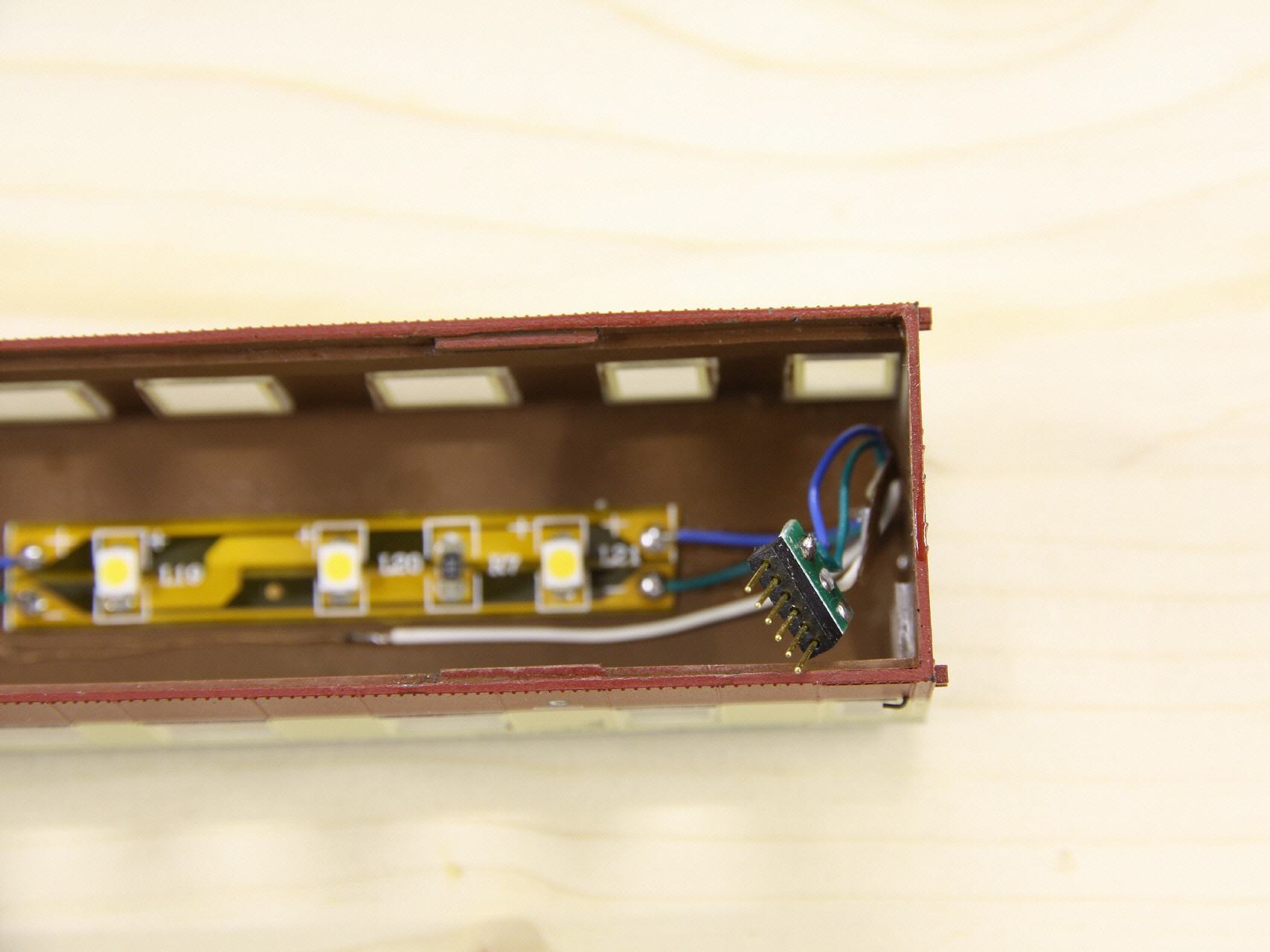

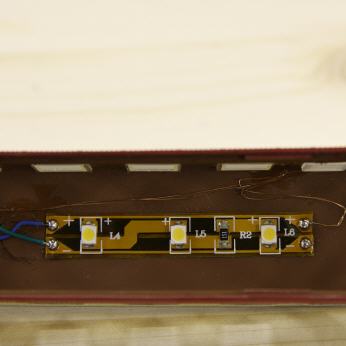

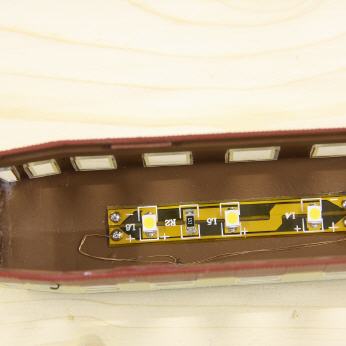

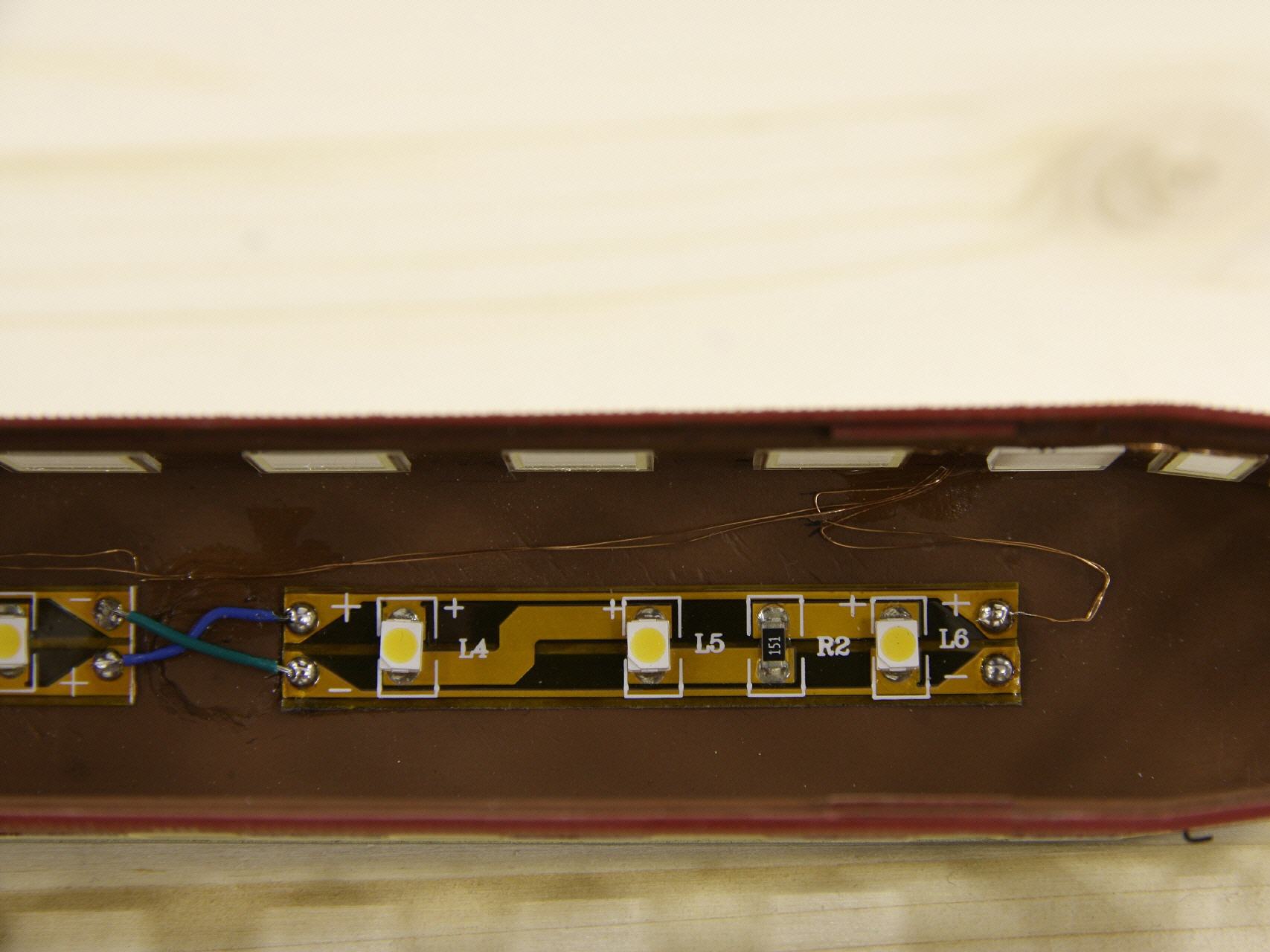

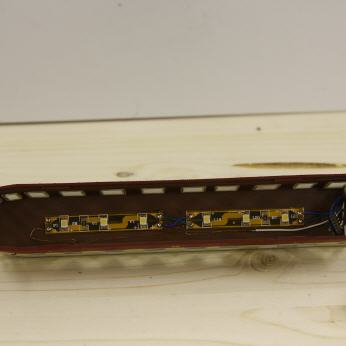

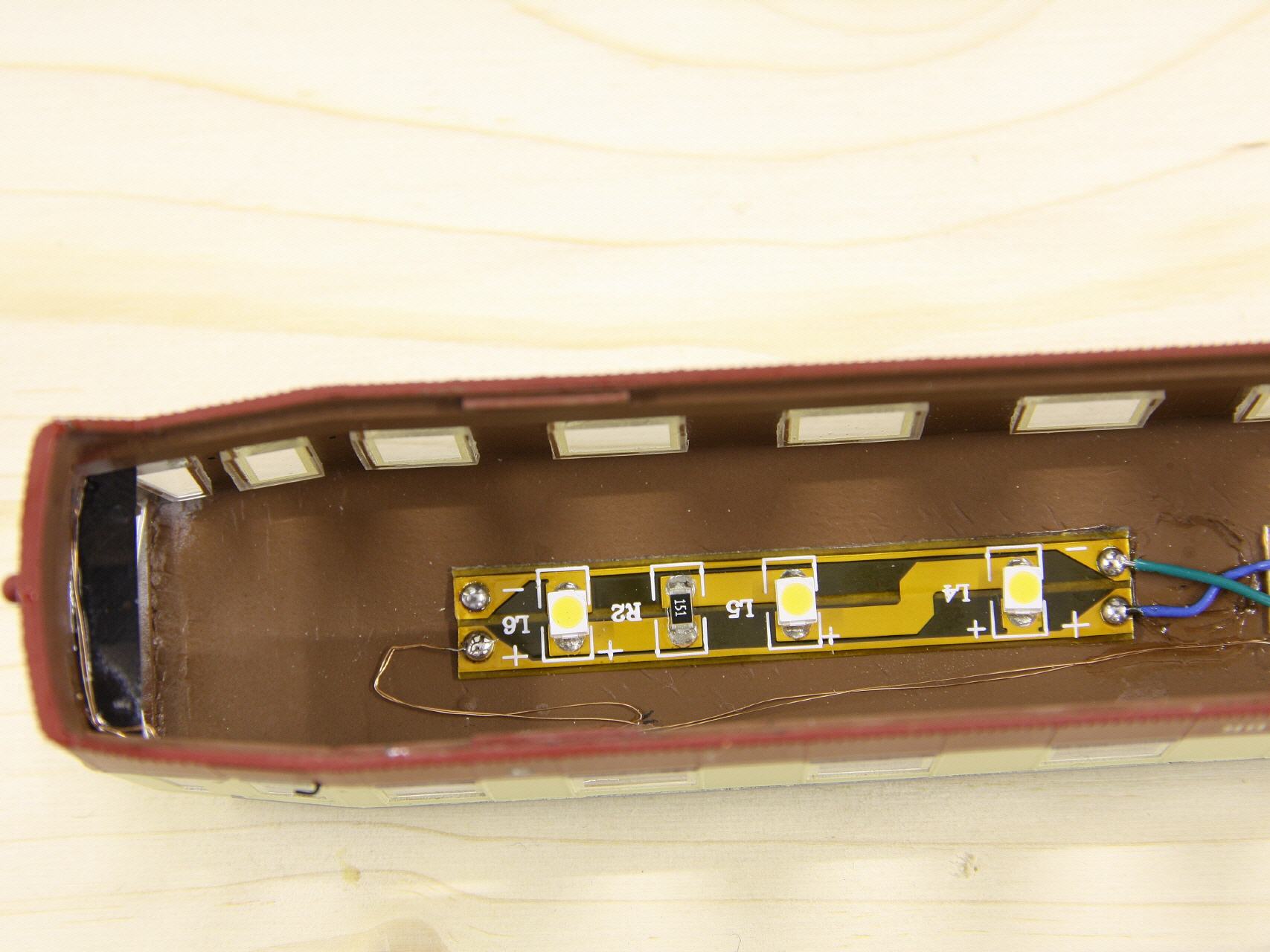

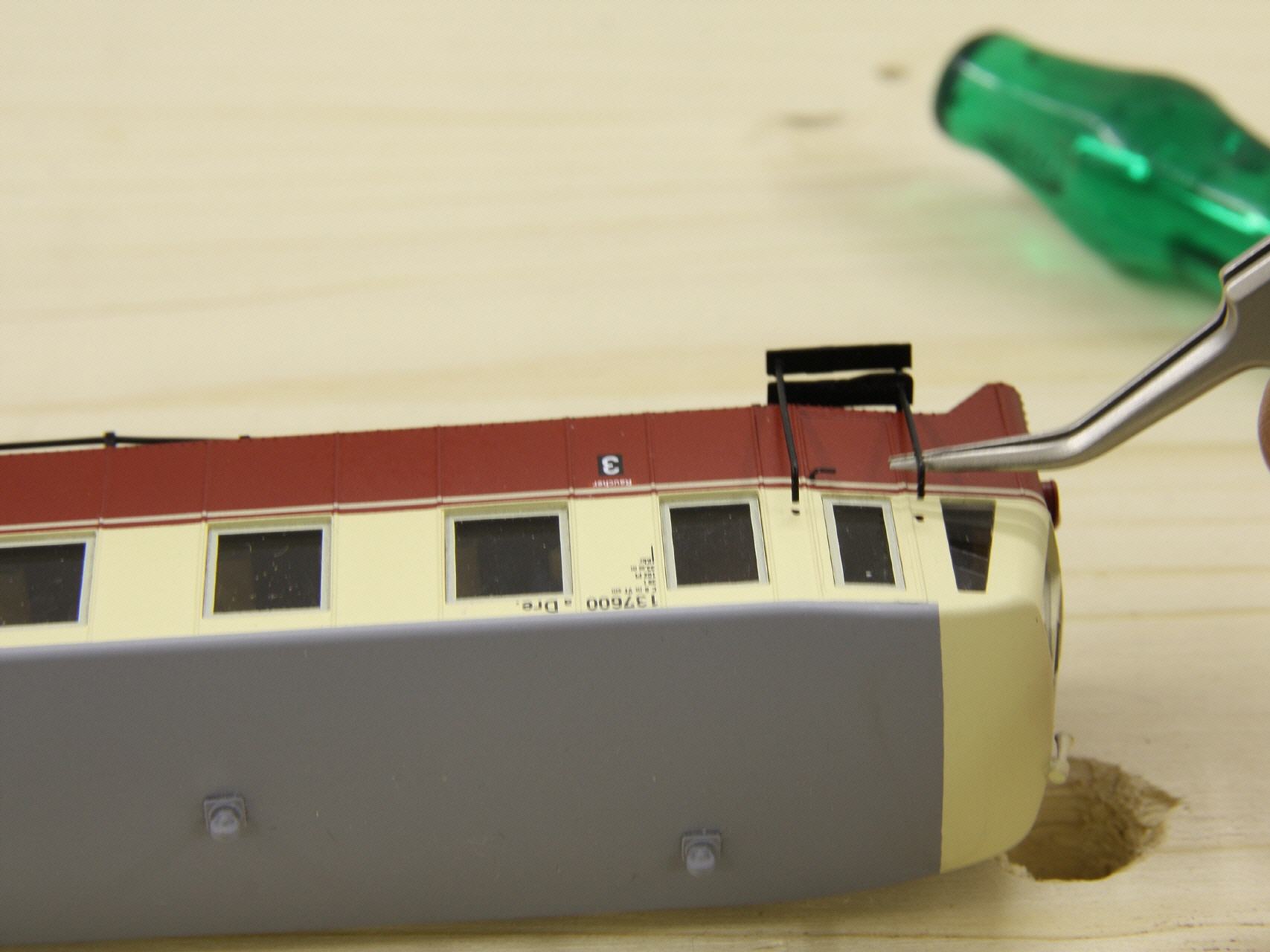

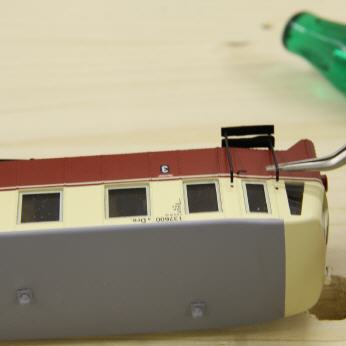

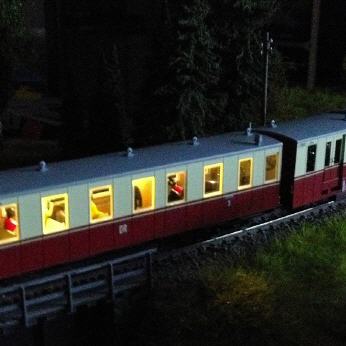

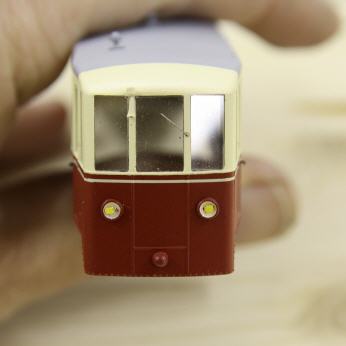

Die Montage der LED-Beleuchtung ist aufwändiger als der Sounddecoder-Einbau. Anbei der Bilderbogen, der die Montage dokumentiert.
Bauphase: Dezember 2013
Update 20.12.2016 - Einbau Kuehn-Lichtleiste

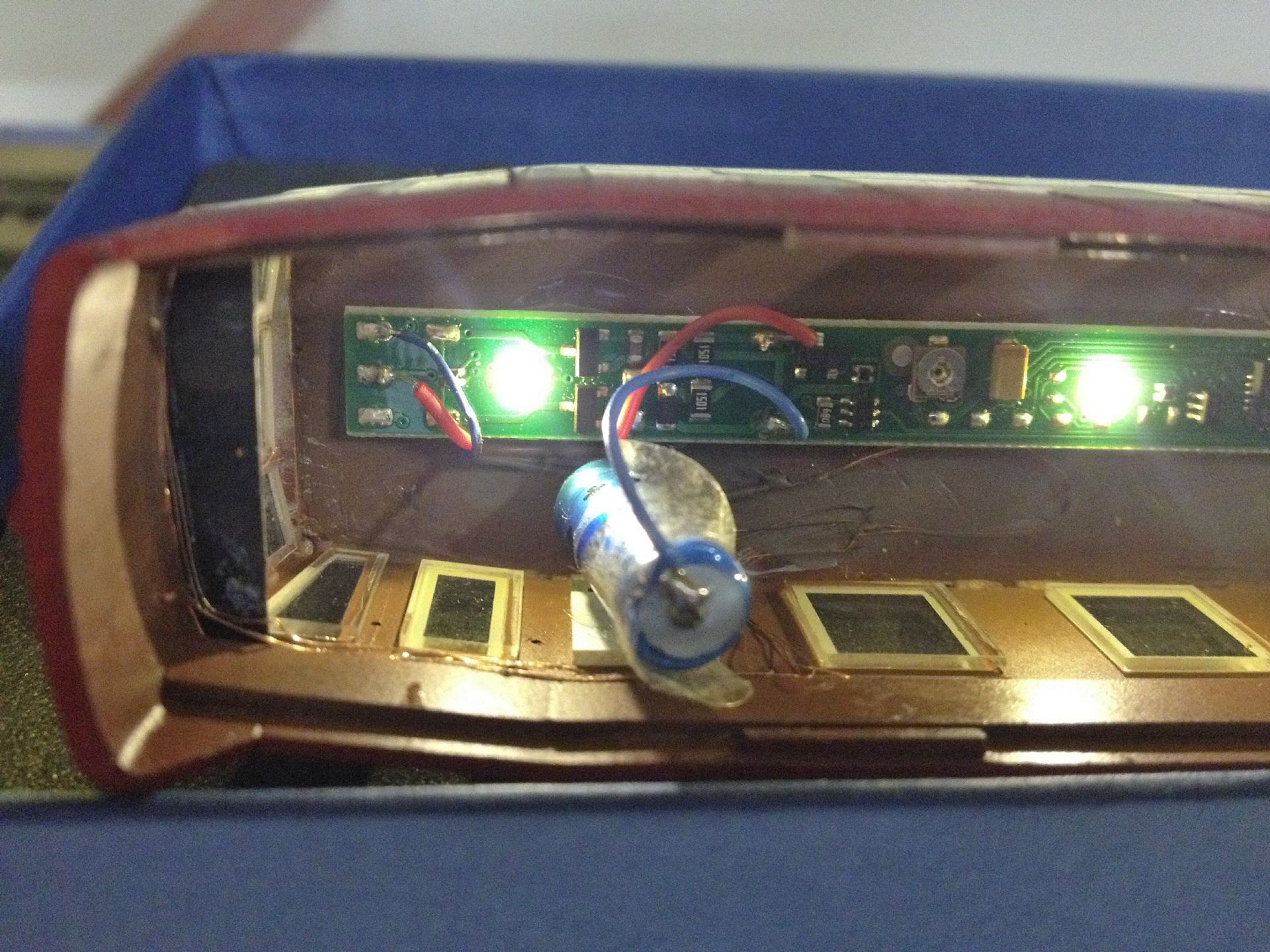

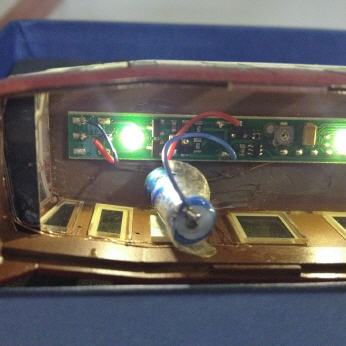

Anstelle der einfachen LED-Leisten je Wagenteil, beschloss ich den Austausch gegen die "intelligente" LH10 Lichtleisten von Kühn vorzunehmen.
Folgende Vorteile überzeugten mich:
- Zuleitung der Lichtleiste nur über 2 Drähte (anstelle je 4). Somit weniger Drehhemmung durch Übergang ins Mittelabteil.
- Integrierter DCC-Digitaldecoder
- 7 LEDs je Leiste (auch kürzbar)
- 2 Anschlüsse für zusätzliche LEDs (integrierter Vorwiderstand) vorhanden
- Jede LED einzeln ansteuerbar und über Function-Mapping einer F-Taste zuweisbar
- Helligkeitseinstellung mittels Potentiometer oder CV-Programmierung
- Kondensatoren zur Spannungsüberbrückung anschließbar
- Gutes Preis-/Leistungsverhältnis
Der mechanische Einbau verlief problemlos, jedoch musste jede Lichtleiste einzeln programmiert werden. Eine Programmierung aller "On-Board-Decoder" führte dazu, das keine CV-Werte über das Digitalsystem zurückgemeldet wurden. Der Aufwand für die CV-Programmierung, im speziellen das sog. Function-Mapping, ist nicht unerheblich, dennoch lohnt es.
Eine Zusammenfassung der verbauten Einheiten:
- 3x Decoder (2x LH 10 Lichtleiste 1x LokSound V 4.0 Micro)
- 1x ESU PowerPack - Versorgung Stromunterbrechungen bis 5 Sek für Motoren+ Sound
- 2x ELKOs mit je 1.000 uF - Versorgung Stromunterbrechungen bis 3 Sek für Licht
- 2x Glockenankermotoren mit Schwungmaße
.
